파이프스풀
㈜엠큐는 다양한 종류의
특수 소재 파이프스풀 제작에 전문성을 갖추고 있습니다.
고품질 소재와 엄격한 품질관리를 통해
LNG CARGO, 함정용, 티타늄, 지르코늄 등
다양한 환경에서 사용되는 파이프스풀을 제작하여
고객의 요구사항을 충족시키고 있습니다.
LNG CARGO PIPE SPOOL(SUS304L/316L)
LNG 운반선(LNG Carrier)이나 저장설비의 Cargo System(화물 시스템) 안에 있는 LNG 송수관의 일부분입니다. 극저온(-163도) 환경에서 LNG를 적재/하역/이송하기 위해 사용됩니다.
Cryogenic(극저온용) 재질로 제작되며, 고내식성 스테인리스 또는 인코넬, 듀플렉스 스틸 같은 특수 소재를 사용합니다. IGC Code에 따라 제작 후 leak, pressure test를 수행하여 용접품질을 검증합니다.
주요 특징
극저온에서의 안정성 확보가 필수
선박 건조나 LNG 저장 플랜트 시, 설치 편의성 제공
품질관리 측면에서 pipe spool로 제작
Duplex, SuperDuplex Stainless Steel Pipe Spool
Austenite(오스테나이트) + Ferrite(페라이트)의 두 가지 미세조직이 혼합된 스테인리스강으로 제작됩니다. 해양플랫폼의 생산 배관(PFP), 해수라인, 고압송수관 Riser 등에 사용되며 해수에 대한 탁월한 내식성, 높은 인장강도를 가집니다.
일반 Stainless steel보다 2배에 가까운 강도를 가지고 있어 배관 두께 감소가 가능하며, 클로라이드 부식, 응력부식균열 등에 강한 장점이 있습니다.
적용 분야
해양플랫폼 생산 배관(PFP)
해수라인
고압송수관 Riser
부식 환경이 높은 화학 플랜트
TITANIUM PIPE SPOOL(Gr.2/Gr.5)
티타늄, 지르코늄, 쿠니 등 고급 합금을 사용하는 특수 소재 파이프 스풀로, 탁월한 내식성과 경량성, 고강도가 장점입니다. 특히 해양, 화학, 발전 플랜트 등 극한 환경에서 최적의 성능을 발휘합니다.
저희 (주)엠큐는 주로 Gr.2(99.99% 순수 티타늄)와 Gr.5(Ti+6Al-4V) 등급을 사용하고 있습니다.
해수 환경, 화학 처리 시설, 발전소 등에서 일반 스테인리스 스틸보다 우수한 내구성을 제공합니다. 일반 금속보다 50% 가벼운 무게로 설치가 용이하고, 해수, 황산, 염산 등 강한 부식성 물질에도 견디는 극한 내식성을 가집니다. 고온, 저온 모두 안정적인 특성을 가집니다.
적용 분야
해수 주입 라인
해양 탈염시설
화학처리 배관 시스템
스크러버 라인
NAVAL SHIP PIPE SPOOL(SUS304L/316L)
전투함, 잠수함, 군함 등을 총칭하는 특수선에 들어가는 배관으로, 작고 무거우며 제작의 높은 난이도를 보입니다. 선원들의 위생, 급수, 소방 시스템, 화학유체, 윤활유, 연료, 스팀 배관에 주로 사용됩니다.
일부 전자파 간섭방지 및 정전기 대응에 Stainless steel 배관이 사용되며, 해수, 습기 등의 부식환경에서 우수하고, 유지보수 주기가 길며, 고온, 저온 모두 안정적인 특성을 가집니다.
적용 시스템
위생 및 급수 배관
소방 시스템
화학유체 및 연료관
스팀 및 열교환 시스템
DOUBLE WALL PIPE SPOOL(316L/Inconel, Duplex)
위험 물질, 극저온, 고온, 해로운 가스, 액체를 안전하게 운반해야 할 때 쓰이는 시스템이며 내관(Inner pipe), 외관(Outer pipe) 두개의 파이프가 이중구조로 구성된 배관입니다.
내부 유체가 누출 되더라도 외관이 이를 차단해 사고를 미연에 방지하는 SYSTEM에 적용됩니다. DF엔진배관, 화학플랜트, 해양플랜트, LNG선박, 정유설비 등에 사용되며 LNG유체 이송용, 독성유체, 부식성 화학물질, 스팀, 방사능유체 등에 사용됩니다.
적용 분야
DF엔진배관
화학플랜트
해양플랜트
LNG선박 및 정유설비
추가 파이프스풀 제품
LNG/LPG 시스템에서 가스를 배출하기 위한 제어, 배출 장치입니다. 주로 선박저장탱크, 플랜트 등의 LNG 저장, 이송 시스템의 안전설비로 사용합니다. 증발가스(BOG) 또는 잔류가스를 안전하게 대기중으로 방출하는 시스템입니다.
구성: VENT HEADER, STACK, VALVE, FLAME ARRESTOR, GAS DETECTOR, DRAIN&PURGE SYSTEM

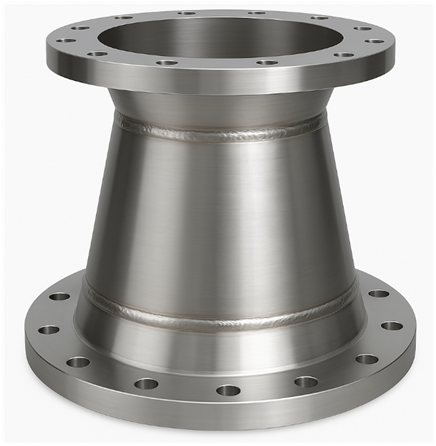

LNG 시스템에서 배관 직경을 변화시키는 전이부(Transition Pipe)로, 감경관 또는 레듀서 파이프라고도 합니다. LNG처럼 극저온(-162℃), 고압, 고위험성 유체를 다루는 시스템에서는 매우 정밀하고 신뢰성 있는 구조가 필요합니다.
용도: 두 파이프 직경이 다른 배관 연결, 유량/압력 제어, LNG 저장탱크 출구의 연결
EGR GAS PIPE, COOLER PIPE(316L, DUPLEX)
내연기관, 특히 디젤 엔진이나 LNG/선박용 엔진에서 배기가스 중 일부를 다시 흡기 시스템으로 되돌려 보내 Nox, SOx 배출을 줄이기 위해 사용됩니다.
IMO 규제에 따라 엔진이 작동되면 배기가스가 생성되는데 EGR밸브를 통해 흡기 라인으로 되돌리며, 쿨러가 배기가스를 냉각시켜 흡입 온도를 낮추고 연소실로 다시 유입하여 Nox생성을 억제 시키는 기능을 합니다. 이 SYSTEM에 적용되는 특수소재의 배관제작이 가능합니다.
환경 규제 대응
IMO 환경 규제 대응을 위한 핵심 시스템
NOx, SOx 배출 감소
특수 소재를 통한 내구성 확보
주요 고객사
파이프스풀 견적 문의
㈜엠큐의 파이프스풀 제품에 대한
자세한 정보나 견적을 원하시면 언제든지 문의해 주세요.
최고의 품질과 최상의 서비스로 고객의 요구사항을
충족시켜 드리겠습니다.
파이프스풀
㈜엠큐는 다양한 종류의 특수 소재 파이프스풀 제작에 전문성을 갖추고 있습니다.
고품질 소재와 엄격한 품질관리를 통해 LNG CARGO, 함정용, 티타늄, 지르코늄 등
다양한 환경에서 사용되는 파이프스풀을 제작하여 고객의 요구사항을 충족시키고 있습니다.
LNG 운반선(LNG Carrier)이나 저장설비의 Cargo System(화물 시스템) 안에 있는 LNG 송수관의
일부분입니다. 극저온(-163도) 환경에서 LNG를 적재/하역/이송하기 위해 사용됩니다.
Cryogenic(극저온용) 재질로 제작되며, 고내식성 스테인리스 또는 인코넬, 듀플렉스 스틸 같은
특수 소재를 사용합니다. IGC Code에 따라 제작 후 leak, pressure test를 수행하여 용접품질을
검증합니다.
주요 특징
극저온에서의 안정성 확보가 필수
선박 건조나 LNG 저장 플랜트 시, 설치 편의성 제공
품질관리 측면에서 pipe spool로 제작
Austenite(오스테나이트) + Ferrite(페라이트)의 두 가지 미세조직이 혼합된 스테인리스강으로
제작됩니다. 해양플랫폼의 생산 배관(PFP), 해수라인, 고압송수관 Riser 등에 사용되며 해수에 대한
탁월한 내식성, 높은 인장강도를 가집니다.
일반 Stainless steel보다 2배에 가까운 강도를 가지고 있어 배관 두께 감소가 가능하며,
클로라이드 부식, 응력부식균열 등에 강한 장점이 있습니다.
적용 분야
해양플랫폼 생산 배관(PFP)
해수라인
고압송수관 Riser
부식 환경이 높은 화학 플랜트
티타늄, 지르코늄, 쿠니 등 고급 합금을 사용하는 특수 소재 파이프 스풀로, 탁월한 내식성과 경량성,
고강도가 장점입니다. 특히 해양, 화학, 발전 플랜트 등 극한 환경에서 최적의 성능을 발휘합니다.
저희 (주)엠큐는 주로 Gr.2(99.99% 순수 티타늄)와 Gr.5(Ti+6Al-4V) 등급을 사용하고 있습니다.
해수 환경, 화학 처리 시설, 발전소 등에서 일반 스테인리스 스틸보다 우수한 내구성을 제공합니다.
일반 금속보다 50% 가벼운 무게로 설치가 용이하고, 해수, 황산, 염산 등 강한 부식성 물질에도 견디는 극한 내식성을 가집니다. 고온, 저온 모두 안정적인 특성을 가집니다.
적용 분야
해수 주입 라인
해양 탈염시설
화학처리 배관 시스템
스크러버 라인
전투함, 잠수함, 군함 등을 총칭하는 특수선에 들어가는 배관으로, 작고 무거우며 제작의
높은 난이도를 보입니다. 선원들의 위생, 급수, 소방 시스템, 화학유체, 윤활유, 연료, 스팀 배관에
주로 사용됩니다.
일부 전자파 간섭방지 및 정전기 대응에 Stainless steel 배관이 사용되며, 해수, 습기 등의
부식환경에서 우수하고, 유지보수 주기가 길며, 고온, 저온 모두 안정적인 특성을 가집니다.
적용 시스템
위생 및 급수 배관
소방 시스템
화학유체 및 연료관
스팀 및 열교환 시스템
위험 물질, 극저온, 고온, 해로운 가스, 액체를 안전하게 운반해야 할 때 쓰이는 시스템이며
내관(Inner pipe), 외관(Outer pipe) 두개의 파이프가 이중구조로 구성된 배관입니다.
내부 유체가 누출 되더라도 외관이 이를 차단해 사고를 미연에 방지하는 SYSTEM에 적용됩니다.
DF엔진배관, 화학플랜트, 해양플랜트, LNG선박, 정유설비 등에 사용되며 LNG유체 이송용, 독성유체, 부식성 화학물질, 스팀, 방사능유체 등에 사용됩니다.
적용 분야
DF엔진배관
화학플랜트
해양플랜트
LNG선박 및 정유설비
LNG/LPG 시스템에서 가스를 배출하기 위한 제어, 배출 장치입니다. 주로 선박저장탱크, 플랜트 등의 LNG 저장, 이송 시스템의 안전설비로 사용합니다. 증발가스(BOG) 또는 잔류가스를 안전하게 대기중으로 방출하는 시스템입니다.
구성: VENT HEADER, STACK, VALVE, FLAME ARRESTOR, GAS DETECTOR, DRAIN&PURGE SYSTEM
LNG 시스템에서 배관 직경을 변화시키는 전이부(Transition Pipe)로, 감경관 또는 레듀서 파이프라고도 합니다. LNG처럼 극저온(-162℃), 고압, 고위험성 유체를 다루는 시스템에서는 매우 정밀하고 신뢰성 있는 구조가 필요합니다.
용도: 두 파이프 직경이 다른 배관 연결, 유량/압력 제어, LNG 저장탱크 출구의 연결
내연기관, 특히 디젤 엔진이나 LNG/선박용 엔진에서 배기가스 중 일부를 다시 흡기 시스템으로
되돌려 보내 Nox, SOx 배출을 줄이기 위해 사용됩니다.
IMO 규제에 따라 엔진이 작동되면 배기가스가 생성되는데 EGR밸브를 통해 흡기 라인으로 되돌리며,
쿨러가 배기가스를 냉각시켜 흡입 온도를 낮추고 연소실로 다시 유입하여 Nox생성을 억제 시키는
기능을 합니다. 이 SYSTEM에 적용되는 특수소재의 배관제작이 가능합니다.
환경 규제 대응
IMO 환경 규제 대응을 위한 핵심 시스템
NOx, SOx 배출 감소
특수 소재를 통한 내구성 확보
㈜엠큐의 파이프스풀 제품에 대한 자세한 정보나 견적을 원하시면 언제든지 문의해 주세요.
최고의 품질과 최상의 서비스로 고객의 요구사항을 충족시켜 드리겠습니다.
